什么是LNG低温鹤管?

作者:连云港宏宇机械点击:108 发布时间:2022-10-21

有很多朋友可能对LNG低温鹤管不是很了解,今天连云港宏宇机械设备带大家了解一下什么是LNG低温鹤管?

以下是LNG低温鹤管的详细说明:

一、概述

流体装卸臂系根据用户给定的技术参数并按照OCIMF《船用装卸臂设计、制造技术规范》和HG/T21608-96《液体装卸臂》标准设计和制造,包络范围满足现场使用条件,并按空载平衡设计。用于装载台与槽车之间传输流体介质,完成物料的装卸操作。

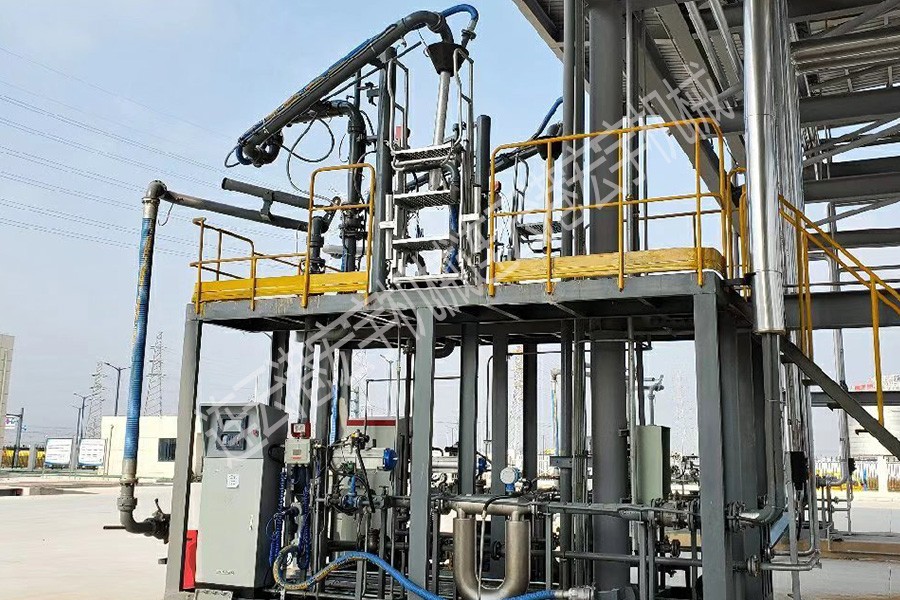

结构原理:装卸臂设有立柱,管线安装其上。立柱下端配置有连接底板,采用4根螺栓固定于装卸站台上。

管线为气、液双相形式。并分别由出、入借口法兰、内臂、外臂、外伸臂(垂管)等部件组成,并由旋转接头相互连接,实现外伸臂(垂管)借口的三维移动,以保证在设计的包络空间任何位置与槽车正确对接。

装卸臂设有氮气吹扫装置,确保旋转接头在使用过程中转动灵活。

管线配置弹簧缸平衡装置,用于平衡鹤管重力,使臂始终处于平衡状态。

产品名称:LNG低温鹤管

公称口径:DN80/DN50

输送介质:液化天然气/液氮

工作压力:0.6MPa

设计压力:2.5MPa

试验压力:2.5NPa

设计温度:-196℃~+100℃

管道材料:304/316L

入口法兰标准:HG20592-09 DN80 WN RF PN25

接车法兰标准:ANSI B16.5 CL300 RF DN50

氮气压力:0.4~0.6MPa

连云港宏宇机械有限公司是一家专业生产鹤管、浮盘、拉断阀等石化设备的鹤管厂家,如果·你需要采购石化产品欢迎来电与我们洽谈!
